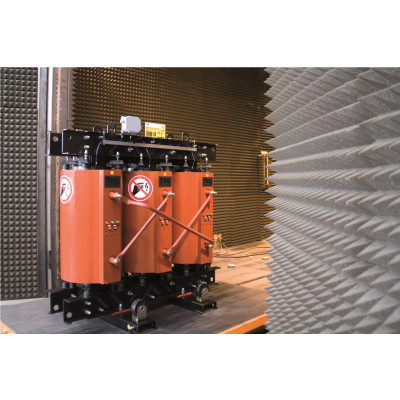

Transformator de putere uscat TMCRES-S-500-12


Este un transformator de putere de tensiune medie (12KV - 0.4KV) uscat, cu pierderi normale si cu puterea de 500 KVA


Miez cu 3 coloane, din tole de transformator, izolate pe ambele parti, cu pierderi reduse.
Infasurea pe partea de joasa tensiune din banda de aluminiu, spire lipite fix printr-un material de izolatie a suprafetelor.
Infasurarea pe partea de tensiune medie cu 3 bobine separate din aluminiu, izolate cu folie, turnate sub vacum.
Racordul pe partea de joasa tensiune se face de obicei pe sus sau pe o parte, iar ca executie speciala se poate face pe jos.
Racordul pe partea de medie tensiune - dispunere variabila pentru o configuratie optimala.
Suporti elastici antivibratie pentru reducerea vibratiilor mecanice ale mie­zului si a infasurarilor si pentru scaderea valorilor zgomotului.
Cadru de rulare cu roti bidirectionate sau cu posibilitati de alunecare.
Izolatia dintr-un amestec de rasina epoxidica si praf cuartos face ca transformatorul sa fie fara mentenanta, sa functioneze in sigurana la umiditate si condens de 100%, sa ia foc foarte greu si sa se autostinga.

Clasa de clima C2 (la montaj in exterior trebuie pastrat gradul de protectie IP23).
Clasa de mediu E2 (medii cu umiditate 90% si temperatura 50°C).
Clasa de incendiu:F1.
Supravegherea temperaturii prin termorezistor (PTC sau PT100).


Standarde:


- DPR 547 din 04!27/55
- Standard CEIEN 60076-1 Transformatoare de putere
- Standard CEIEN 60076-2 Transformatoare de putere­
- Standard CEI14-4/3 Transformatoare de putere­
- Standard CEI14-4/5 Transformatoare de putere
- Standard CEI14-7 Realizarea terminalelor la transformatoare
- Standard CEI14-8 Transformatoare de putere uscate
- Standard CEI14-12Transformatoare de putere uscate pentru distributie
- Standard CEI14-18Transformatoare de putere uscate pentru distributie

Cod Unic TMCRES-S-500-12
Putere 500 KVA
Clasa izolatie IP23
Raport transformare (KV) 10 / 0.4
Nivel zgomot 68 dB(A)
Dimensiuni (Lxlxh) 1300x750x1510 mm
Greutate in Kg 1500.00
Curent la gol 1.2 A
Pierderi la gol 1400 W
Pierderi la scurtcircuit la 75°C 5250 W
Pierderi la scurtcircuit la 120°C 6000 W
Contanta timp T 0.25 sec
Raport Ie/In 10
Distanta intre roti 670 mm
Dimensiuni roti 125x40 mm
