Transformator de putere uscat TMCRES-S-315-36

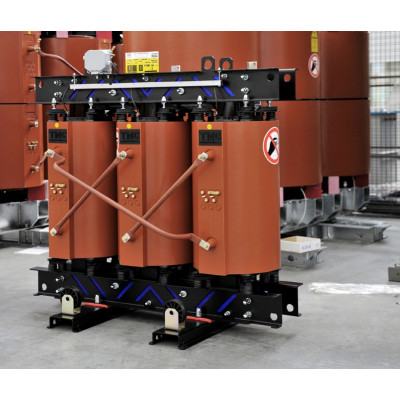

Este un transformator electric de putere, de tensiune medie (30KV - 0.4KV) uscat, cu pierderi normale si cu puterea de 315 KVA


Miez cu 3 coloane, din tole de transformator, izolate pe ambele parti, cu pierderi reduse.
Infasurea pe partea de joasa tensiune din banda de aluminiu, spire lipite fix printr-un material de izolatie a suprafetelor.
Infasurarea pe partea de tensiune medie cu 3 bobine separate din aluminiu, izolate cu folie, turnate sub vacum.
Racordul pe partea de joasa tensiune se face de obicei pe sus sau pe o parte, iar ca executie speciala se poate face pe jos.
Racordul pe partea de medie tensiune - dispunere variabila pentru o configuratie optimala.
Suporti elastici antivibratie pentru reducerea vibratiilor mecanice ale mie­zului si a infasurarilor si pentru scaderea valorilor zgomotului.
Cadru de presare si rulare roti bidirectionate sau cu posibilitati de alunecare.
Izolatia dintr-un amestec de rasina epoxidica si praf cuartos face ca transformatorul sa fie fara mentenanta, sa functioneze in sigurana la umiditate si condens de 100%, sa ia foc foarte greu si sa se autostinga fara folosirea oxitrihidratului de aluminiu.

Clasa de clima C2 (la montaj in exterior trebuie pastrat gradul de protectie IP23).
Clasa de mediu E2 (medii cu umiditate 90% si temperatura 50°C).
Clasa de incendiu:F1.
Supravegherea temperaturii prin termorezistor (PTC sau PT100).


Standarde:


- DPR 547 din 04/27/55
- Standard CEIEN 60076-1 Transformatoare de putere
- Standard CEIEN 60076-2 Transformatoare de putere­
- Standard CEI14-4/3 Transformatoare de putere­
- Standard CEI14-4/5 Transformatoare de putere
- Standard CEI14-7 Realizarea terminalelor la transformatoare
- Standard CEI14-8 Transformatoare de putere uscate
- Standard CEI14-12Transformatoare de putere uscate pentru distributie
- Standard CEI14-18Transformatoare de putere uscate pentru distributie

Cod Unic TMCRES-S-315-36
Putere 315 KVA
Clasa izolatie IP23
Raport transformare (KV) 30 / 0.4
Nivel zgomot 70dB(A)
Dimensiuni (Lxlxh) 1550x750x1800 mm
Greutate in Kg 1600.00
Curent la gol 1.8 A
Pierderi la gol 1450 W
Pierderi la scurtcircuit la 75°C 4350 W
Pierderi la scurtcircuit la 120°C 5000 W
Contanta timp T 0.2 sec
Raport Ie/In 10.5
Distanta intre roti 670 mm
Dimensiuni roti 125x40 mm
