Baterie de condensatoare ICAR HP10 Multimatic 300

Multimatic HP10 300 este un sistem industrial automat de 300 KVAR de compensare a factorului de putere (a energiei reactive) format din baterii de condensatoare. Tensiunea nominala de lucru este 400-415 V iar cea maxima 455 V, la 50 Hz. Pentru retele cu distorsiuni armonice totale (THD) mai mici de 10% si distorsiuni armonice capacitive (THDC) mai mici de 50%. Condensatoarele utilizate sunt in tehnologie 3Ut din polipropilena metalizata.

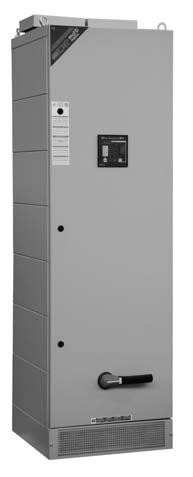

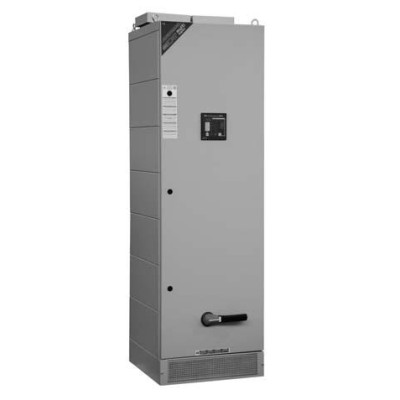

Sistemul echipeaza un dulap din tabla zincata acoperit cu vopsea epoxidica. Este dotat cu transformator auxiliar de separare, cu intrerupator general montat pe panoul frontal. Intrarea cablurilor se face prin partea de jos a dulapului (optional se poate si prin partea de sus). Ventilarea este fortata, cu ventilator, iar gradul de protectie este minim IP33, optional mai mare, sistemul fiind conceput sa funtioneze la interior.

Reglarea factorului de putere se face in trepte, in functie de sarcina reactiva de compensat la un anumit moment, prin introducere/scoaterea unor blocuri de condensatoare. Comanda activarii / dezactivarii acestora se face prin relee controlate de catre un regulator cu microprocesor specializat. Optional regulatorul poate fi dotat cu interfata de comunicatie, comanda la distanta, computer cu touch screen industrial, sistem de operare XP si software specializat. Actionarea se poate face si cu tiristoare (in loc de relee) cistigindu-se in viteza de reglaj, silentiozitate si fiabilitate (datorita reducerii numarului de elemente in miscare).
